       ECAS是Electronic Control Air Suspension——电子控制空气悬挂系统的缩写。陕汽重卡装配ECAS系统的车型主要为载货车及X3000牵引车等，其具备省油、减震、皮轻等诸多优势，今天我们为大家介绍一下陕汽重卡ECAS系统。

       ECAS主体由悬挂系统ECU、组合电磁阀、高度传感器、遥控器、操作开关等部件组成。高度传感器安装在车架上，通过摆杆与桥连接，当车身与桥高度变化时，高度传感器内产生感应电流，电信号传到ECU，ECU将此高度变化与其内储存的设定高度进行比较,给出信号控制电磁阀是否给气囊充气或排气，从而实现车身高度恒定控制。

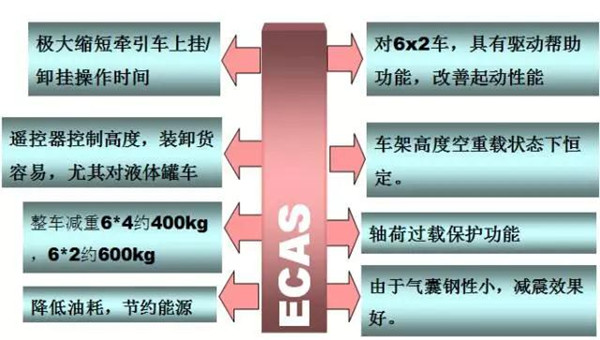

       装配ECAS系统车型优势

ECAS系统的操作方法及主要功能1遥控器的操作和功能

       1、遥控器的操作和功能

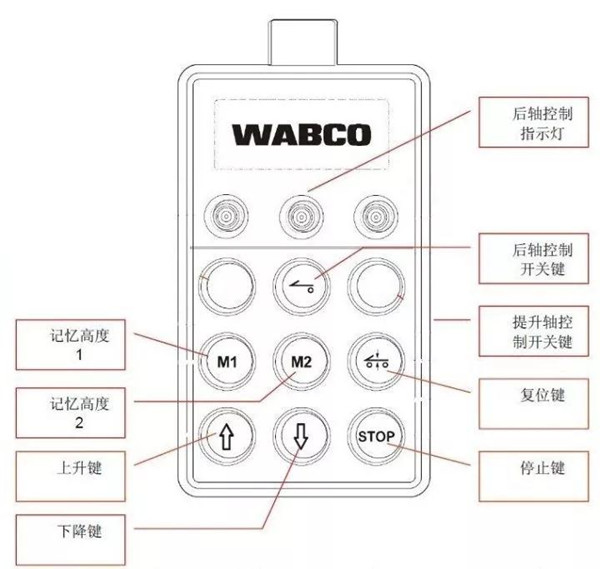

       遥控器的界面如下图所示

       按动后轴控制开关键，将激活对车辆后轴的控制。可观察对应指示灯是否点亮来判断是否激活控制功能。

       在指示灯点亮时，按动“上升键”或“下降键”可控制车轴悬架系统整体上升或下降。

       记忆高度存储：将车辆调整到某一需要的高度后，按下“STOP”停止键，同时按下“M1”或“M2”记忆高度键，则车辆当前的高度将会存储为相应的记忆高度。

       使用记忆高度：按下“M1”或“M2”，则车辆会自动充放气达到上次存储在“M1”或“M2”的记忆高度。

       按动“复位”键，车辆将自动充放气恢复到正常行驶高度。

       按动“停止”键，车辆将立即暂时停止当前的高度调节。

       注意：系统在车速超过某一限制后（一般为30Km/h）将禁止使用遥控器进行上升/下降调整，但恢复正常高度除外。

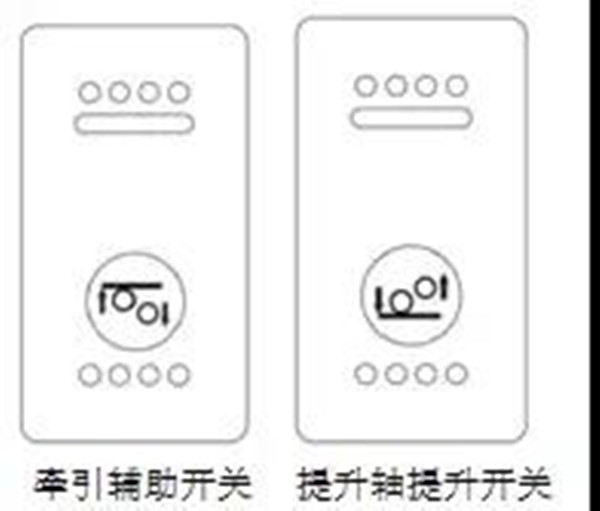

       2、翘板开关操作和功能

       a提升轴控制开关

       如果车辆匹配了提升轴控制开关，则可通过此开关控制提升轴的提升和降落。按压开关上方提升提升轴，按压开关下方落下提升轴。（点动即可）

需要说明的是提升轴的位置只有两种状态：提起和落下。因此按动开关后，提升轴会自动持续地进行充放气至相应的位置。不可能通过开关将提升轴停留在中间位置。

       通过仪表台上相应的指示灯绿可以了解当前提升轴状态。

       b牵引帮助开关

       如果车辆匹配了牵引帮助开关，则可通过此开关激活牵引帮助功能。按压开关上方激活驱动帮助，按压开关下方取消驱动帮助。（点动即可）

       牵引帮助功能是电控空气悬架系统提供的特殊辅助功能。激活此功能后系统会将提升轴或随动轴上的承载载荷向驱动轴转移，直至驱动轴达到最大载荷。这样可以使驱动轴对地面的正压力达到最大，从而使车辆的驱动力达到最大。

       通常在车速低于30km/h时（包括0km/h）允许激活牵引帮助开关，在车速超过30km/h后牵引帮助功能将自动关闭。

       注意：

       a提升轴提升的上限位置为车架靠近提升轴位置下翼面的橡胶止挡块。

       b驱动帮助功能和提升桥提升功能是两个不同的功能，当其中一功能有效时另一功能无法激活，如果在使用过程中发现提升桥无法提生首先需要确认车辆气压是否维持在8bar以上其次需要确认是否激活了驱动帮助功能。如果气压充足此时需要将驱动帮助按钮向下按取消驱动帮助。

ECAS仪表指示灯释义

       ECAS系统具有故障自诊断的功能，一旦检测出电控系统故障，系统会产生对应的故障代码，显示在液晶屏上，并自动进入不同程度的失效保护模式。同时可能点亮故障灯（红色），如果高度指示灯（黄）亮，说明当前高度不在正常高度上。如果车辆气压充足，按下恢复正常高度按键，黄灯应熄灭。
